דרייבר LED לבן 60W כוונון

דרייבר לד לבן מתכוונן 60W מבודד לד דרייבר זרם קבוע עם 0-10אות עמעום מבודד V, הספק מרבי 60W. יש לו ספק כוח עזר במתח קבוע של 12V 100mA (מקסימום), מתאים לשוק אוניברסלי. פלט ערוץ כפול,0-10V/PWM/push מתכוונן לבן עבור אור למעלה ולמטה ותרחישי יישומים מותאמים אישית אחרים.

תכונות ויתרונות מובילים:

5 רמות של
טמפרטורת הצבע

התאמה

5 רמות של
בְּהִירוּת

התאמה

לבן מתכוונן

ללא הבהוב

עזר 12V
ספק כוח

זוהר
ולמטה

1. עיצוב ללא הבהוב מעגל דו-שלבי

בידוד אות עמעום 2.PWM/0-10V

3. עמעום חלק, ללא הבהוב

4. דרייבר קלט מתח רחב

3 מצבי סצנה

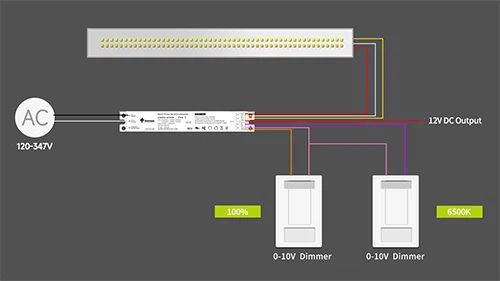

סצנה ראשונה: פונקציית כוונון לבן

השג שינויים אינסופיים בבהירות ובטמפרטורת הצבע של המנורה באמצעות שני 0-10דימרים V

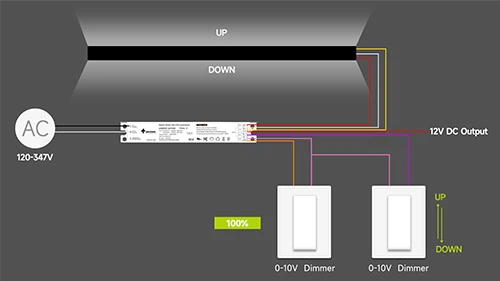

סצנה שניה: פונקציית למעלה ולמטה

התאמה אישית למעלה-למטה של גופי תאורה באמצעות שני 0-10דימרים V

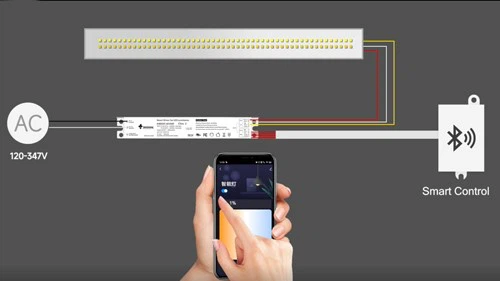

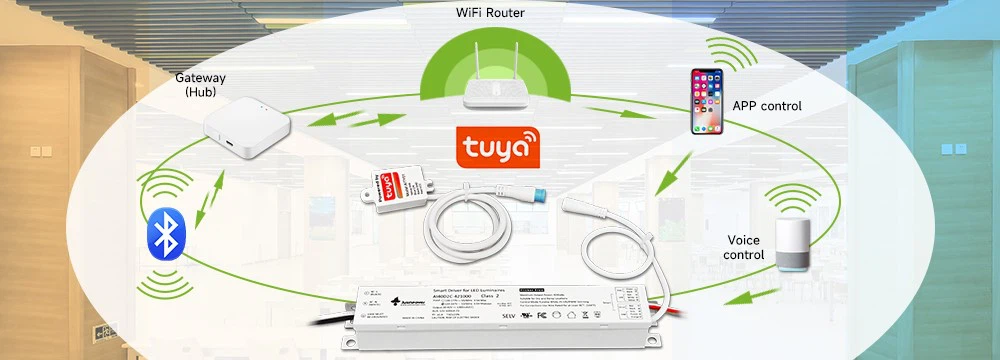

סצנה שלישית: פונקציית מודול חכמה

באמצעות ספק כוח עזר מובנה 12V של ספק הכוח, ניתן לחבר אותו לבקרים חכמים הנפוצים בשוק כדי לממש התאמה חכמה של מנורות.

יישום:

product-1000-270

product-1000-360

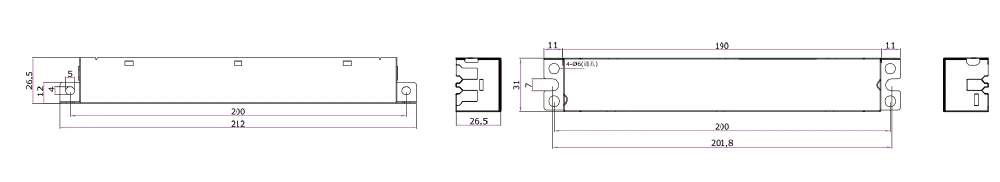

תרשים מידות (מ"מ):

אורך: 213 מ"מ רוחב: 32 מ"מ גובה: 27 מ"מ

product-1000-182

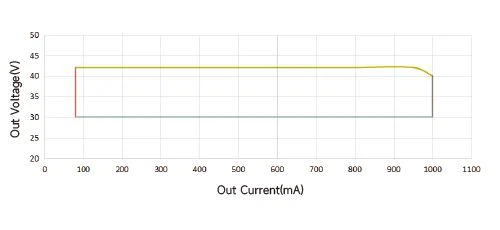

טווח הפעלה של הנהג

זרם מרבי עד 1500mA, מתח מרבי עד 40V או יותר

עקומת יעילות הספק

מוצגות מדידות ביצועים אופייניות. התרשימים אמורים לשמש כקו מנחה ולא לשימוש במפרט.

ביצועים: עיוות הרמוני מוחלט, וגורם כוח

כאשר מתח הכניסה הוא 120V ומתח המוצא הוא 36V, ה-THD הוא כ-7%. כאשר מתח הכניסה הוא 120V ומתח המוצא הוא 36V, ה-PF קרוב ל-1.

0-10V/10-0עמעום V

האור כבוי כאשר המתח מותאם ל-{{0}}.5V. ב-0.7V, הוא נראה מעט בהיר.

פרטי מוצר:

product-1000-206

מספיק רכיבי EMC

ללא הבהוב

קבלים בעלי עכבה נמוכה בתדר גבוה של מותג מפורסם

המותג המפורסם IC

תרשים חיווט

★ כניסת AC:

UL1015 18AWG 105 מעלות 600V 230 מ"מ שחור-L לבן-N

★ פלט DC:

UL1007 20AWG 80 מעלות 300V 230mm Red V+; לבן C-; צהוב W-

★ DIM:

UL1007 22AWG 80 מעלות 300V 230mm Purple DIM+; ורוד DIM-; Orange CCT-

★ קוד חיוג (תקנת כוח):

UL1007 22AWG 80 מעלות 300V 230mm ירוק; שָׁחוֹר

product-1000-464

שני קצוות המוצר מחוברים, קצה אחד הוא מסוף כניסת AC, הקצה השני הוא מסוף פלט DC ומסוף כניסת אות אפנון אור, V+, V1-, V2- בהתאמה מחוברים עם החיובי וקטבים שליליים של מנורת LED; DIM מחובר עם 0-10 בהירות התאמה חיובית V, CCT מחובר עם 0-10 טמפרטורת צבע התאמה חיובית V, VCC מסופק עם ספק כוח של 5V (או 12V), הארקת GND.

תגיות פופולריות: דרייבר LED לבן מתכוונן 60 וואט, יצרנים, ספקים, מפעלים של דרייבר LED לבן מתכוונן 60 וואט

סדרת AI II

AI60D2C-421500 (0-10V)

ביצועים
מתח נכנס	120-347 Vac
זרם קלט מקסימלי	0.7A
כוח כניסה מקסימום	70W
תדר קלט	50/60 הרץ
גורם כוח	>0.9 @ טעינה מקסימלית
מקסימום THD	< 20 % @ max load
מתח מוצא (עיין בטווח הפעולה של הנהג)	30-42Vdc
מקסימום זרם מוצא	1500mA
כוח AUX	12V 100mA
כוח פלט	60W
יעילות חשמל	עומס מקסימלי של 88%@347V
תקנת קו קלט	±5 %
התאמה עכברוש	±5 %
פלט זרם אדווה	<10% (Pk-Pk/avg)
Inrush Current* Peak / >10% משך זמן	347V: 50A / 240uS

גוּפָנִי
אורך	213 מ"מ
רוֹחַב	32 מ"מ
גוֹבַה	27 מ"מ
אורך הרכבה	200 מ"מ
משקל (ג)	230g

נהג סדרה
דֶגֶם	כוח מקסימלי	מתח נכנס	מתח פלט	זרם מוצא	מימד (מ"מ)	יְעִילוּת	גודל	כּוֹחַ תַקָנָה	תְעוּדָה
JX-AI40D2C	40W	100-277Vac	30-42Vdc	950mA	201.8,200,7	84%	L213W32H27	מתג טבילה חיצוני	UL FCC CLASSII
		120-347Vac	30-40Vdc	1000mA
JX-AI60D2C	60W	100-277Vac 120-347Vac	30-42Vdc	1430mA	201.8,200,7	86%	L213W32H27	מתג טבילה חיצוני	UL FCC CLASSII
			30-40Vdc	1500mA
			30-36Vdc	1650mA
JX-AI80D2C	80W	100-277Vac	30-42Vdc	1900mA	167,167,8	85%	L182W45H32	מתג טבילה חיצוני	UL FCC CLASSII
		120-347Vac	30-40Vdc	2000mA

סְבִיבָתִי
תקן בטיחות	Ul8750 ,Class2
פליטת EMC	פוגש את FCC חלק 15
טמפרטורת פעולה	-20 מעלות עד 50 מעלות
טמפרטורת אחסון	-20 מעלות עד 85 מעלות
אחריות Tc	מקסימום 85 מעלות למשך 50 אלף שעות חיים
דירוג מיקום	Ul Dry & Damp
הגנה מפני נחשולי מתח	LN 1Kv , LN-Fg 2Kv
תְעוּדָה	תעודת UL/FCC

אריזה ומשלוח

אריזת יצוא רגילה, או אריזה מותאמת אישית לפי בקשתך. מייצור ועד משלוח של סדרת תהליכים, אנו נבצע בדיקה קפדנית שוב ושוב על מנת להבטיח את איכות הסחורה. סדרת מוצרים בלוח חשוף אנו נגדיר שכבה של מעטפת הגנה מפני שלפוחיות, על מנת להבטיח שהסחורה לא תיפגע במהלך ההובלה.
