מה זה0-10 V עמעום?

{{0}} V עמעום מחולק ל- 0\/1-10 V, PWM, ועמודי נגד מתכוונן

0-10 v עקרון העמום::

מנהל ההתקן LED מעוצב עם שבב בקרה. כאשר הוא מחובר ל- {{0}} V או 1-10 v דימר, זרם הפלט של מנהל התקן LED משתנה על ידי שינוי 0\/1-10 V. כָּזֶה:

כאשר {{0}}\/1-10 v דימר מותאם למקסימום של 10 וולט, המנורה יוצאת בבהירות מלאה. כאשר ה- 0-10 V דימר מווסת ל 0, פלט המנורה כבוי.

ההבדל בין {{0}} v ו- 1-10 V עמעום: מתחי ההפעלה והכיבוי של המנורה שונים. 0-10 V עמעום מתחיל ב- 0. 3V, ופלט המנורה כבוי כאשר הוא נמוך מ- 0. 3V; 1-10 V עמעום מתחיל ב- 0. 7 ~ 0. 8V, והאות נמוך מ- 0.6 וולט כדי לכבות את פלט המנורה.

עמעום PWMעִקָרוֹן:

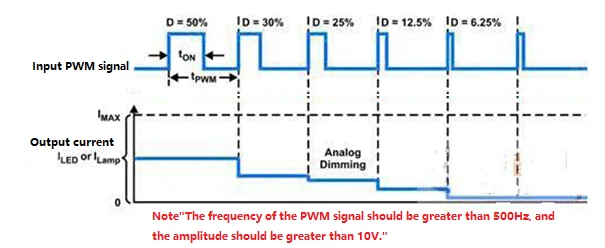

עמעום אפנון רוחב הדופק (PWM) עמעום: תדירות האות PWM נדרשת להיות גדולה מ- 500 הרץ והמשרעת גדולה מ- 10 וולט. הבהירות משתנה על ידי שינוי רוחב הדופק. האיור הבא מציג את התרשים הסכמטי של אות PWM הקלט וזרם הפלט:

היישום המעשי של 0-10 V

GusinPower's 0-10 v מנהל התקן LED עמעום מחולק לנהג LED זרם מתמיד ולמתח מתמיד

זרם קבוע 0-10 V עמעוםנהג LED: זרם רב-דרגתי, כניסת מתח רחב, יעילות גבוהה, עקומת עמעום חלקה ללא הבהוב. משמש בעיקר לעמעום של אורות לינאריים זרם קבוע של LED, אורות אטומים תלת אולם, אורות לוח ומנורות אחרות.

מתח קבוע0-10 v מנהל התקן LED עמעום: קבעו את הקצר, עומס יתר, מתח יתר ופונקציות הגנה אחרות, תמכו בעקומת עמעום בהתאמה אישית, שיפרו את אפקט העמעום ומשמשת בשימוש נרחב. משמש בעיקר ברצועות אור, מוטות אור ומנורות LED אחרות להתאמת בהירות.

היתרונות של מנהל התקן 0-10 V הם יישום פשוט, תאימות טובה, דיוק גבוה ואפקט עמעום טוב.

עקרון עמעום נגדי מתכוונן:

נגד מתכוונן, המכונה גם עמעום פוטנציומטר (בדרך כלל נגן משתנה), יכול לשנות את הזרם או המתח במעגל. על ידי סיבוב הפוטנציומטר (או החלקה של הריאוסטט), משתנה ערך ההתנגדות, מה שבתורו משפיע על כמות הזרם הזורם בעומס.

על ידי התאמת גודל הנגד, גודל הנוכחי מושפע, והבהירות של המנורה מותאמת:

הגבירו את ההתנגדות: צמצמו את הזרם, הפחיתו את בהירות האור.

הפחיתו את ההתנגדות: הגדילו את הזרם, הגבירו את בהירות האור.
